JGX-1 (1pha)

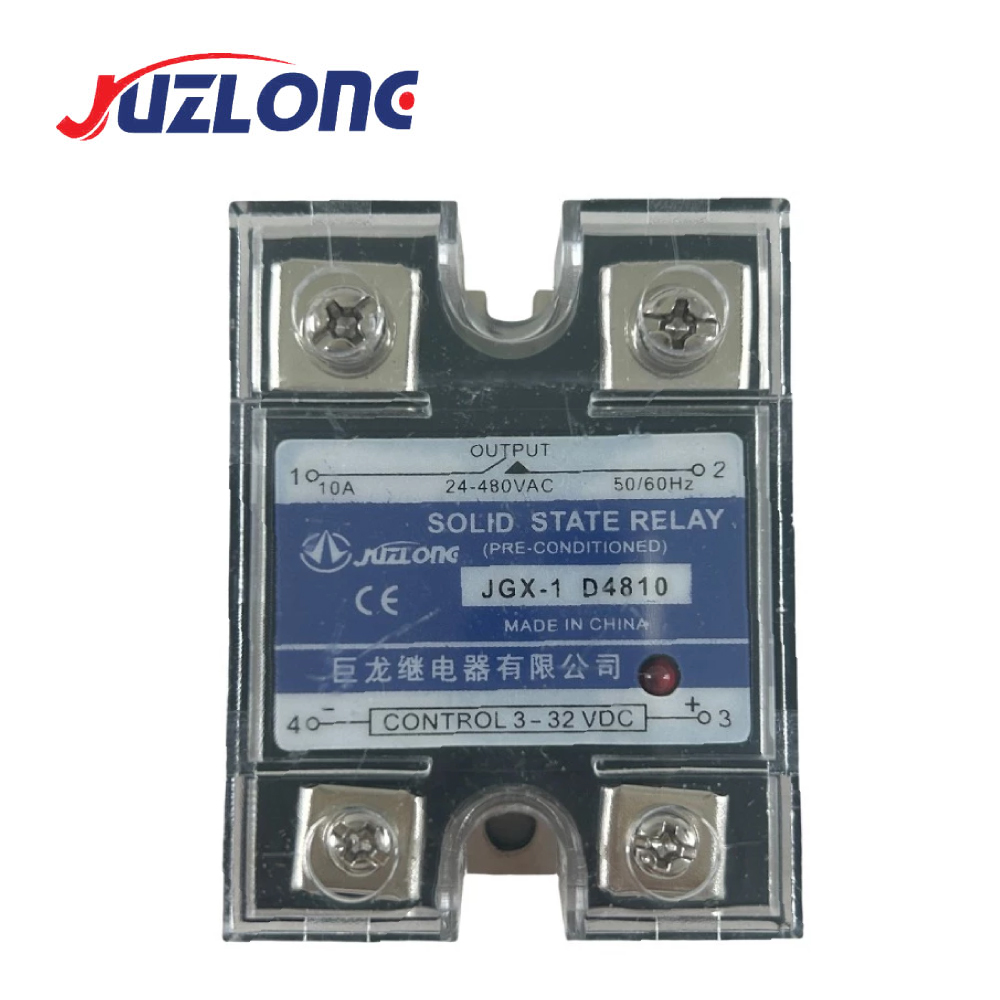

Rơ-le bán dẫn một pha JULONG JGX-1 4810~120 / DA / AA / DD – DC điều khiển AC (SSR module)

là dòng rơ-le bán dẫn một pha, có nhiều tùy chọn điều khiển (DC hoặc AC), tải AC, dòng tải từ 10A đến 100A, phù hợp điều khiển gia nhiệt, motor nhỏ, đèn, thiết bị công nghiệp.

Ưu điểm nổi bật:

1. Chip thông minh, điều khiển chính xác
2. • Thiết kế không tiếp điểm, không tia lửa điện
3. • Hoạt động êm ái, không gây tiếng ồn
4. • Vỏ chống cháy, chịu nhiệt cao, an toàn hơn
5. • Làm việc ổn định trong môi trường rung động mạnh
6. • Chống bụi, bền bỉ theo thời gian

Thông số kỹ thuật (lấy ví dụ loại 40A – DC-AC)

• Ngõ vào (Input): 3–32VDC
• Ngõ ra (Output): 24–480VAC
• Dòng tải định mức: 40A
• Rò dòng trạng thái tắt (Off-state leakage current): ≤ 5mA
• Cách điện: ≥ 2500VAC
• Ứng dụng: Gia nhiệt, motor, chiếu sáng, thiết bị công nghiệp

Sơ đồ đấu dây (ví dụ DC điều khiển AC 40A)

• AC (Nguồn xoay chiều 24–480VAC)
• Dây màu đỏ = Pha (L)
• màu xanh = Trung tính (N)
• DC (Nguồn một chiều 3–32VDC)
• Ngõ vào SSR: điều khiển đóng/ngắt
• Ví dụ: điện trở gia nhiệt, thiết bị AC
• Lưu ý: Không dùng cho các môi trường đặc biệt (nhạy cảm điện, yêu cầu an toàn cao)
